باب المرآب لوحة مصراع الباب لفة تشكيل آلة أوتوماتيكية الطاعم
نمط مخصص | مستمر مع تعديل عرض الإنتاج | ||
---|---|---|---|
تسليط الضوء | المتداول مصراع ماكينة,آلة مصراع الباب الأسطوانة |

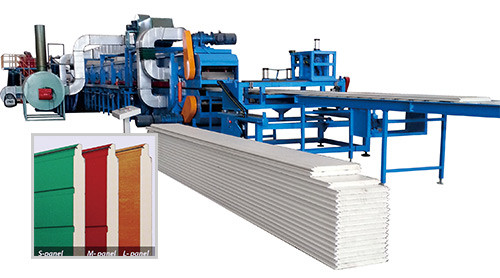

لوحة أبواب المرآب تشكيل آلة
طوله 90 مترا

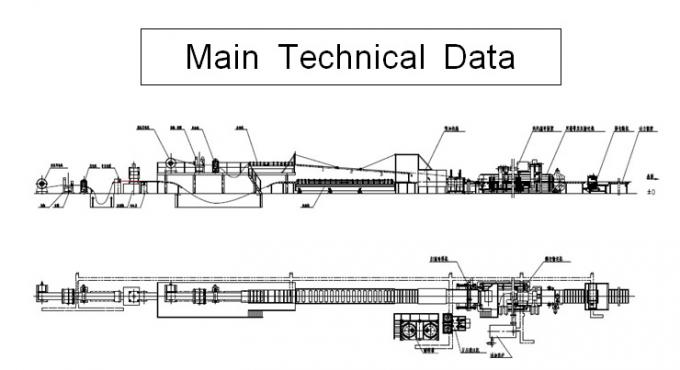

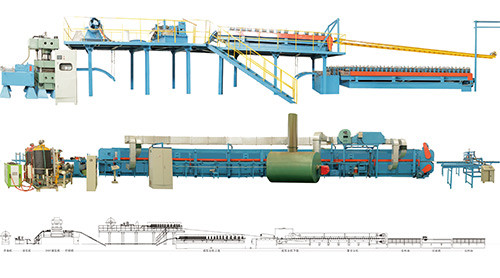

المكون الرئيسي للخط:
لا. | اسم | كمية |
لفة الرئيسي السابق | ||
1 | غير مغلف (5 طن) | 2 |
2 | النقش وآلة حازمة | 2 |
3 | وحدة التغذية التلقائية والتسوية (NC) | 1 |

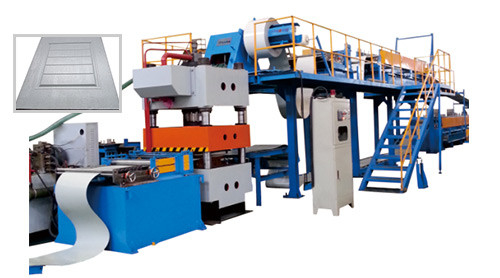

4 | آلة الصحافة (200 طن) | 1 |
5 | قالب مربع | 1 |
6 | لفة العلوي السابق | 1 |
7 | آلة مارك (نورث كارولاينا) | 1 |
8 | أسفل لوحة لفة السابق | 2 (نوعان) |
9 | منصة البناء طبقة مزدوجة | 1 |
10 | جهاز الجسر المزدوج والناقل | 1 |
11 | ناقل آخر | 1 |
12 | نظام الهيدروليكي | 1 |
13 | نظام التحكم الكهربائي | 1 |
2. نظام التدفئة المسبق | ||
1 | بيت التدفئة | 1 |
2 | نظام التسخين المسبق | 1 |
3 | نظام التحكم الكهربائي | 1 |
3. ارتفاع ضغط رغوة آلة | ||
1 | آلة رغوة مستمرة بالضغط العالي | 1 |
2 | يمارس جهاز الإخراج | 1 |
3 | نظام التحكم الكهربائي | 1 |
لا. | اسم | كمية |

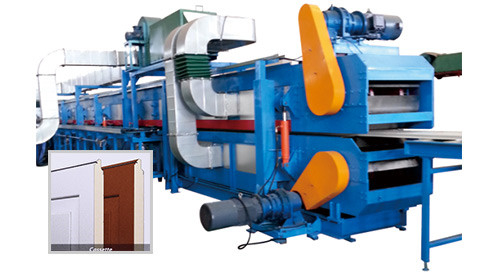

4. نظام حزام مزدوج | ||
1 | نظام أحزمة مزدوجة (24M) | 1 |
2 | سلسلة دعم النظام من جانبين | 1 |
3 | نظام السلسلة الجانبية | 1 |
4 | آلة تسخين أحزمة مزدوجة | 1 |
5 | نظام التحكم الكهربائي | 1 |
5. سمك والبلاستيك العفن | ||
1 | قالب والبلاستيك قالب شفرة | 1 |
6. نظام القطع | ||
1 | قطع شفرة المنشار | 1 |
2 | الناقل مع جدول الإخراج | 1 |
3 | نظام التحكم الكهربائي | 1 |

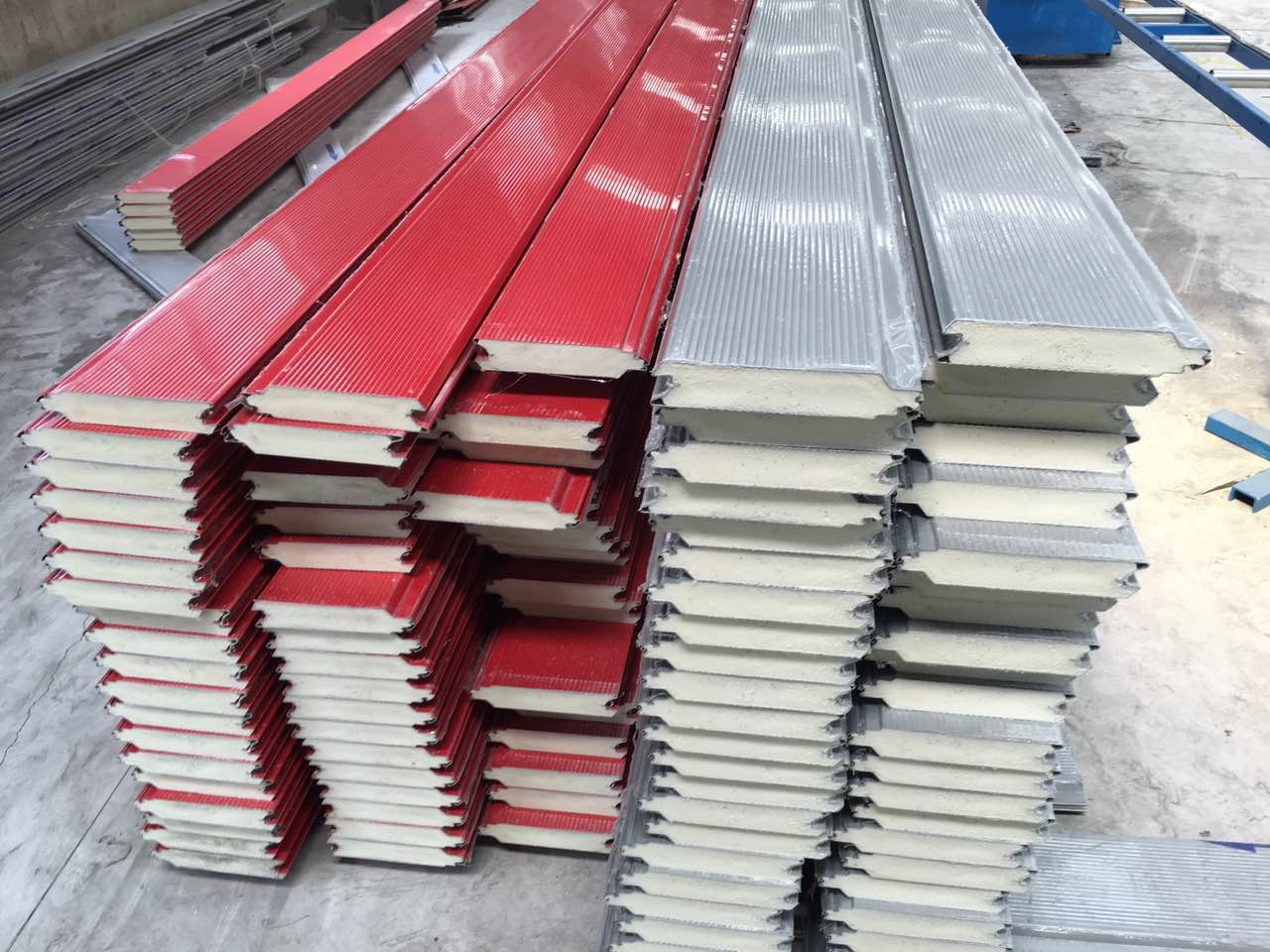

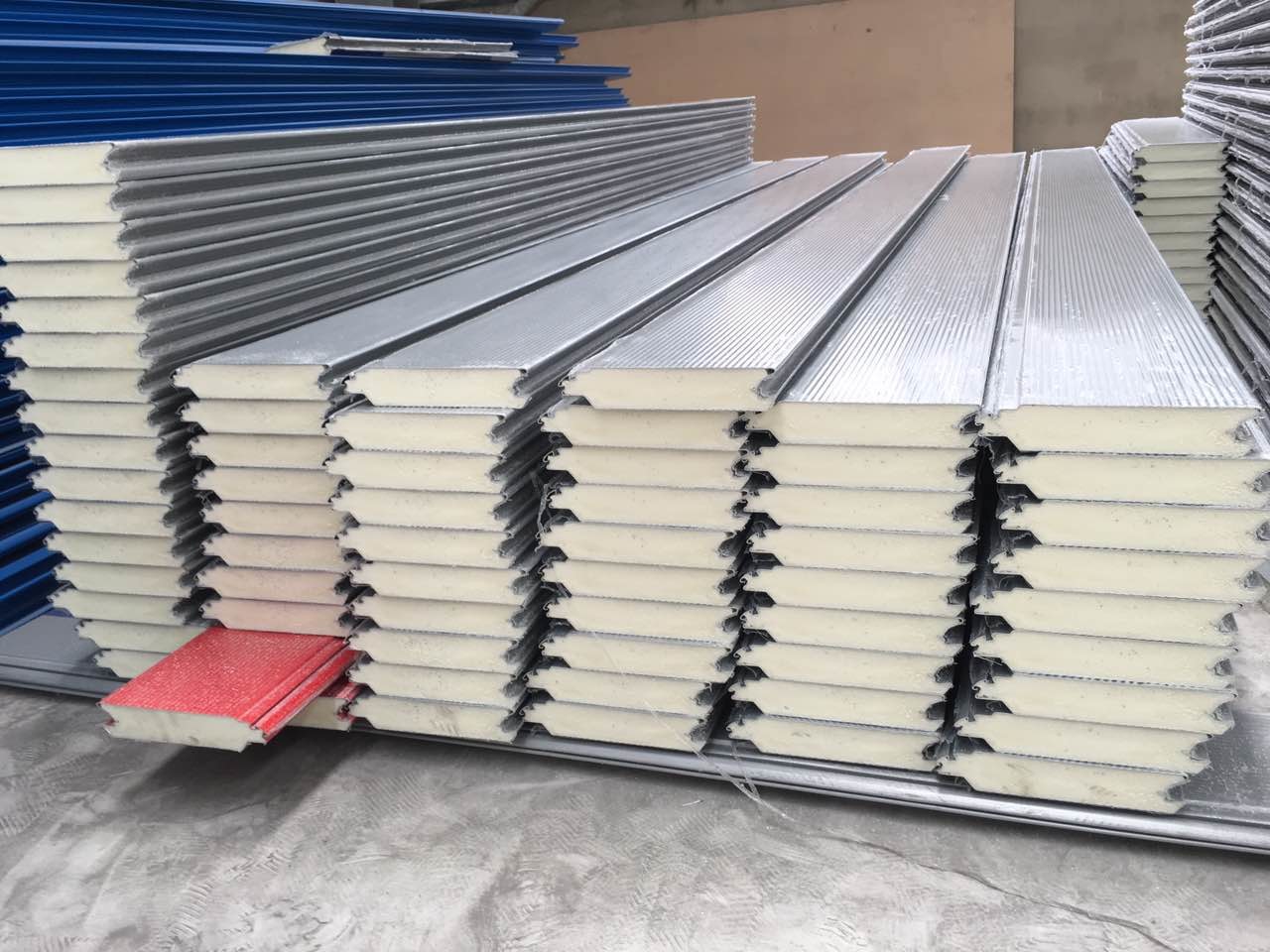

بيانات لوحة
تواجه طبقات المواد: الصلب
سماكة ليتم تحديدها

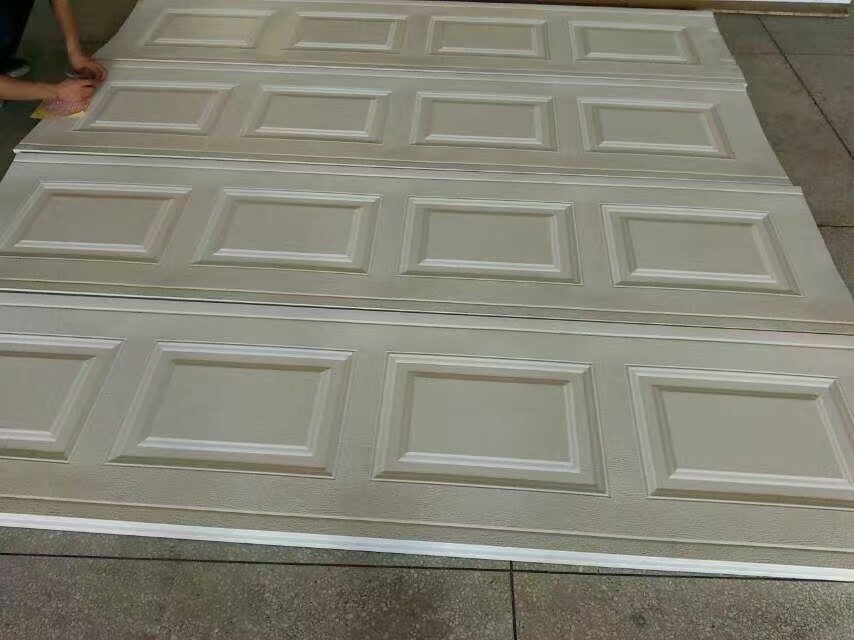

نوع اللوحة: لوحة باب المرآب
أبعاد المنتج النهائي
widthmin: 400mm
الحد الأقصى: 600 ملم
Thicknessmin: 40mm
الحد الأقصى: 60 ملم
مزدوج طول الحزام: 24M
سرعة النبات: max.10m / min.
min.2 و 5 m / min
يتراوح نموذجي الإنتاج 4-6m / دقيقة
(اعتمادا على نظام الرغوة ووقت القطع)
ارتفاع العمل: 1.300mm
ارتفاع مبنى الإنتاج: تقريبا. 6M
نظام التحكم الكهربائي:
درجة حرارة بناء الإنتاج: 15 - 35 درجة مئوية
جهد التشغيل: 380V
تردد التشغيل: 50Hz
السيطرة على الجهد: 220V
صمام الجهد: 24V
الجهد إشارة: 24V
العلامة التجارية PLC: دلتا
لا. | بند | وحدة | المعلمات | ملاحظة | |
1 | مواد PANEL | أنواع | صلب مطلى مسبقا الألومنيوم؛ بلاتين | حسب الطلب | |
صلابة | ميغاباسكال | ≤350 | |||
سماكة | مم | 0.4-0.8 | |||
عرض لفائف | مم | ≤1250 | |||
معرف الملف | مم | 500،600 | |||
لفائف الوزن | تي | 5.8.10 | |||
2 | مواد الرغوة | EPS POLYURETHANE | حسب الطلب | ||
3 |
| م | 3-15 | ||
4 | طول لوحة شطيرة: | مم | ≤1050 | حسب الطلب | |
4 | طول لوحة شطيرة: | مم | ≤200 | حسب الطلب | |
5 | سرعة الانتاج | م / دقيقة | 3-7 | ||
6 | ضغط حقن الرغوة | شريط | 150-200 | ||
7 |
| م | 21 | حسب الطلب | |
8 | مراقب | PLC INVERTER | |||
9 | مجموع الطاقة | كيلووات | 300 | ||
10 | الابعاد الكلية | م | 110x15x5 |
