لوحة الباب للبشرة الواحدة آلة التشكيل بالدلفنة على البارد من 400mm إلى 600mm

  • img.alt
  • img.alt
  • img.alt
مكان المنشأ wuxi الصين
اسم العلامة التجارية LONGBO
إصدار الشهادات CE; ISO9001
رقم الموديل رطل-400-500-600
الحد الأدنى لكمية 1 مجموعة
الأسعار negotation
تفاصيل التغليف حزمة دليل على المياه
شروط الدفع L/C, D/P, T/T
تفاصيل المنتج
مواد كرات GR15. HRC60 درجة يعمل سرعة 5 ~ 15M / دقيقة
نوع الكاسيت يفهم ضمانة 2 سنة
المجلس التشريعي الفلسطيني تحكم آليّ
تسليط الضوء

الطريق الدرابزين تشكيل آلة

,

لفة الباردة السابقة
اترك رسالة
منتوج وصف

لوحة الباب للبشرة الواحدة آلة التشكيل بالدلفنة على البارد من 400mm إلى 600mm

المواصفات ain

5 طن الهيدروليكية Uncoiler

  1. إطار الماكينة: هيكل لحام مع المعالجة الدائمة بالرصاص

  2. الوصف: وضع الملف على مغزل ، فإن الاسطوانة الهيدروليكية تشديد الملف.

  3. بدء تشغيل الماكينة ، سوف يقوم المحرك بقيادة الشياق في البداية ، ثم يتم إطلاق ورقة الصلب إلى التسوية

  4. لفائف الإفراج الكهربائية ، توسيع الهيدروليكية ، التوتر

  5. قدرة الوزن: 5 طن

  6. الرقم: 508mm

  7. قوة المحرك: 5.5 KW

  8. قوة النظام الهيدروليكي: 4 KW

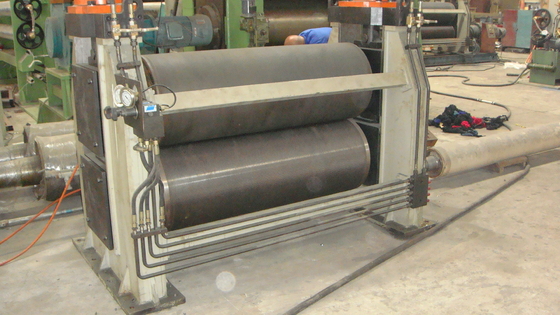

2). 7 آلة تسوية الأسطوانة

  1. 2 أسطوانة التغذية ، 7 بكرات التسوية
  2. قطر الأسطوانة التسوية: حوالي Φ 90 ملم
  3. المواد الأسطوانة التسوية: درجة عالية 40Cr
  4. المعالجة الحرارية من الأسطوانة التسوية: السطح علاج إخماد عالية التردد
  5. قوة المحرك التسوية: 4 KW


3). آلة التغذية المؤازرة

  1. قوة محرك سيرفو: 3KW
  2. محرك سيرفو العلامة التجارية: YASKAWA (اليابان)
  3. لتدقيق الورقة بدقة في آلة اللكم وفقا للبرنامج المحدد


4). آلة الثقب الهيدروليكي

  1. اللكم يموت: Cr12 وسائل النقل ، عملية التبريد
  2. الضرب يموت حجم: وفقا للرسم
  3. قوة اللكم: 15KW
  4. اللكم التي تسيطر عليها PLC

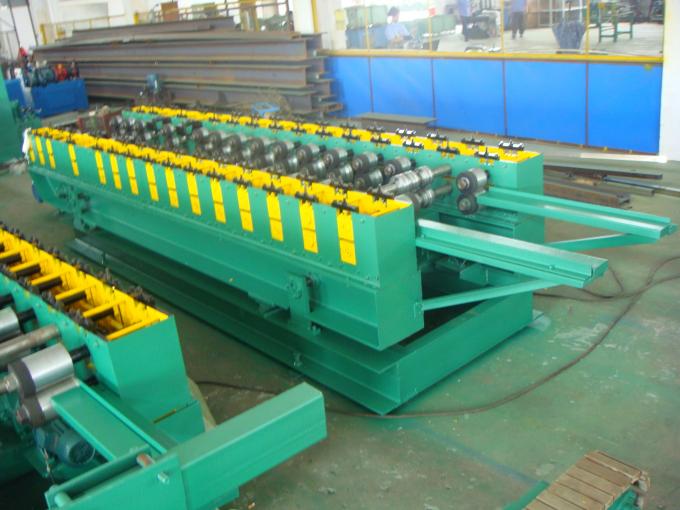

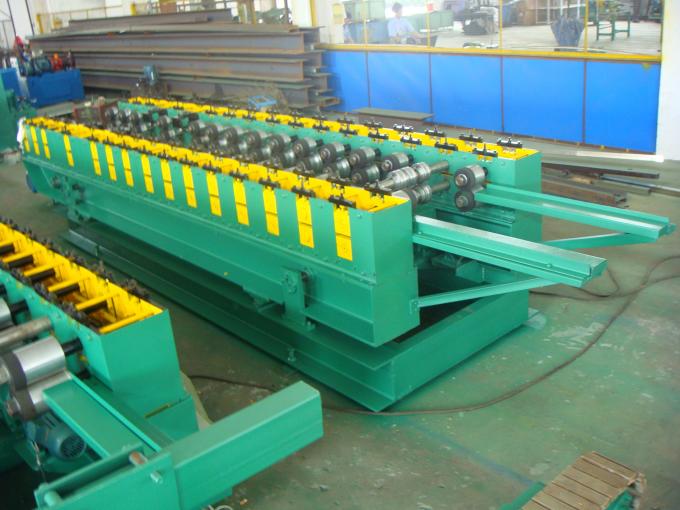

5). آلة تشكيل لفة الكابلات الرئيسية

  1. تشكيل سمك المادة: 1.5-2.5mm
  2. تشكيل نوع المادة: GI أو الكربون الصلب
  3. إطار الماكينة: معالجة فولاذ ومعالجة فولاذية عالية الجودة
  4. المواد رمح: 40Cr درجة عالية علاج الصلب التقسية (HB220-260)
  5. رمح القطر: Φ 65mm
  6. تحمل: hrb تحمل (أعلى العلامة التجارية الصينية)
  7. المواد الأسطوانة: الصلب عالية الجودة GCr15 ، وسطح الأسطوانة مع الكروم الصلب ≥ 0.05mm
  8. محطة التشكيل: ≈ 18 محطة
  9. تشكيل سرعة: 0-15 م / دقيقة باستثناء اللكم / قطع الوقت
  10. تشكيل السيارات: ≈ 15KW
  11. عرض قابل للتعديل المحرك ≈ 1.5KW
  12. تعديل حجم: تعديل الطاقة الكهربائية
  13. نوع القيادة: سلسلة القيادة


6). القطع الهيدروليكية والمحطة الهيدروليكية

  1. نوع القطع: الهيدروليكية بعد قطع تشكيل ،
  2. عندما قطع ، توقف الجهاز
  3. قطع شفرة المواد: Cr12Mov ، العلاج كوات ، HRC58-62
  4. محطة الطاقة الهيدروليكية: 15 كيلو واط


7). نظام التحكم PLC

  1. يتم التحكم في خط كامل عن طريق PLC المستوردة ، شاشة تعمل باللمس LCD بين الإنسان والآلة. يتفاعل الناس مع PLC. المشغل عن طريق ضبط البرنامج ليعمل تلقائيًا (التحكم القابل للبرمجة) على عملية المراقبة والتحكم ، لتحقيق المشغل للتحكم في خط الإنتاج وتعديل معلمات التحكم ، والمراقبة في الوقت الفعلي لحالة المعدات ، ومعلمات التشغيل ، ومؤشر الأعطال. العمل طول قطعة الرقمية الإعداد ، طول قطعة العمل قابل للتعديل. رصد في الوقت الحقيقي لحالة تشغيل المعدات ومؤشر الخطأ.
  2. العملية: يدوي / أوتوماتيكي. انها مريحة للصيانة مع النموذج اليدوي ، وهناك أسفل وقف الطوارئ على ذلك.


8). جدول النفاد

  1. شكل: هيكل لحام فولاذي ، رف خروج بدون كهرباء
  2. الكمية: 1 قطعة


د). المكونات الرئيسية

مكونات آلة تشكيل لفة الكوابل كمية
7 طن الهيدروليكية Uncoiler وحدة 1
7 بكرات التسوية وحدة 1
تغذية المؤازرة وحدة 1
اللكم الهيدروليكي وحدة 1
آلة تشكيل لفة الرئيسية وحدة 1
القطع الهيدروليكية وحدة 1
لوحة التحكم الكهربائية PLC وحدة 1
محطات هيدروليكية وحدة 1
تشغيل خارج الجدول وحدة 1
